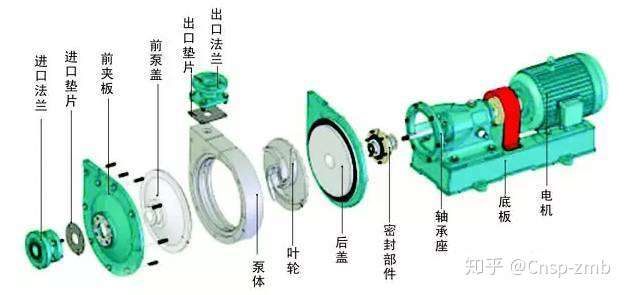

离心泵的结构：
离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。通常离心泵都具有若干个（通常为4-12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。
叶轮为离心泵的供能装置，是直接对泵内液体做功的部件；泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀；泵壳侧旁的排出口与装有调节阀门的排出管路相连接。
离心泵的工作原理：
离心泵启动之后，泵轴会带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作ink="true" href="https://www.zhihu.com/search?q=%E5%BE%84%E5%90%91%E8%BF%90%E5%8A%A8&search_source=Entity&hybrid_search_source=Entity&hybrid_search_extra=%7B%22sourceType%22%3A%22answer%22%2C%22sourceId%22%3A605213424%7D" target="_blank" class="css-pgtd2j" style="color: rgb(23, 81, 153); text-decoration: none; cursor: pointer;">径向运动。
液体介质在流经叶轮的运动过程中会获得能量，导致静压能增高，同时增大流速。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，最后沿切向流入排出管路。
当液体自叶轮中心甩向外周的同时，在叶轮中心将会形成一个低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。
